하이패스 시스템은 한국도로공사가 운영하는 고속도로 통행료 자동 지불 시스템입니다.
|
 |
|
작동 원리
시스템은 룸미러 내부의 전용 통신 모듈을 이용하여 하이패스차로 통신
장비와의 통신을 통해
자동으로 통행료를 지불합니다.

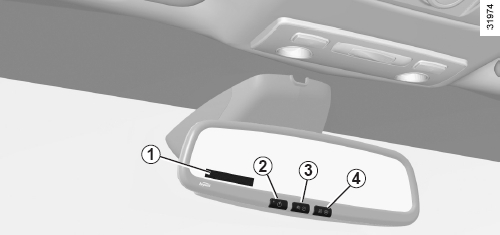

시스템 ON/OFF
전원이 꺼진 상태에서 스위치 2를 누르면 전원이 켜지고, 전원이 켜진
이후에 스위치 2 를
길게 누르면 전원이 꺼집니다.
|
|
밝기 조절
전원이 켜진 상태에서 스위치 2를 짧게 반복하여 눌러 밝기(1~5)를 조절할 수 있습니다.
음량 조절
전원이 켜진 상태에서 스위치 4를 반복하여 눌러 음량(0~5)을 조절할 수 있습니다.
초기 음량은 3입니다.
참고: 스피커는 룸미러 뒷면에 있습니다.
카드 잔액 확인
스위치 3을 짧게 누르면 카드 잔액을 확인할 수 있습니다(하이패스 시스템 또는 카드 이상 발생시에는 해당 정보를 추가로 확인할 수 있습니다).
메시지 표시창 1
카드 잔액, 과금 이력, 단말기 이상 정보 등의 메시지가 표시창 1에 표시됩니다. 메시지에 대한 자세한 정보는 이어지는 페이지를 참고하십시오.
음성안내 기능
- 통행료 결제 정보 음성안내
- 단말기 상태 음성안내
- 카드 상태 음성안내
과금 이력
스위치 3을 길게 누르면 과금 이력을 확인할 수 있습니다. 이후 스위치 3을 짧게 반복하여 누르면 과금 이력이 룸미러에 차례로 표시됩니다
(자세한 사항은 이어지는 페이지를 참고하십시오). 과금 이력 확인을 종료하려 면 스위치 3을 길게 누릅니다.
참고: 단말기/카드 이상 상태에서는 과금 이력을 확인할 수 없습니다. |
|
 |
|
하이패스 카드 삽입/탈거
삽입
룸미러 좌측의 카드 삽입구 5에 하이패스 카드를 삽입하십시오.
참고: 카드의 IC칩이 차량의 앞유리로 향하게 하여 삽입하십시오.
탈거
버튼 6을 눌러 카드를 탈거하십시오.
하이패스 시스템 이용 시 카드는 별도 구매하여 사용하십시오.
|
|
|
|
하이패스 시스템 등록 방법
하이패스 시스템이 장착된 차량은 차량 정식 번호판 등록 후 해당 차량과 다음의 구비서류를 준비하여 서비스 거점 또는 영업 지점에 방문하여 등록하십시오.
구비 서류
- 개인: 본인 신분증 또는 대리인 신분증
- 법인: 사업자등록증, 방문자 신분증
- 외국인: 외국인 등록증 또는 국내 거소증
- 리스 차량 및 렌터카의 경우 해당 계약서
추가
하이패스 카드 구입/충전 방법
하이패스 카드의 구입 및 충전은 카드 종류에 따라 다음과 같습니다.
- 선불 카드: 도로공사 영업소에서 발급 및 충전
- 자동충전카드: 취급 은행에서 신청
- 후불 카드: 신용 카드사에서 신청
자세한 사항은 다음 홈페이지를 참조하십시오.
- 선불 카드 및 자동충전카드: www.hipluscard.co.kr
- 후불 카드: www.excard.co.kr
하이패스 시스템 사용 시 주의사항
- 하이패스 구간 이용 시 하이패스 시스템의 전원을 끄거나 하이패스 카드를 탈거하지 마십시오.
- 앞유리에 메탈 코팅을 할 경우 통신 장애가 발생할 수 있습니다.
- 기름 묻은 손이나 젖은 손으로 하이패스 카드를 만지지 마십시오.
- 온도에 따라 하이패스 카드가 변형되거나 인식이 불가할 수 있으니 운행하지 않을 때에는 카드를 룸미러에서 탈거하여 보관하는 것이 좋습니다.
- 룸미러의 카드 삽입구에 이물질이 들어가지 않도록 주의하십시오.
- 차량 내 다른 하이패스 단말기가 있을 시 정상적으로 요금 결제 처리가 안될 수 있습니다.
- 하이패스 시스템이 장착된 차량을 타인에게 매각 또는 양도하는 경우, 차량의 명의와 하이패스 시스템의 명의를 함께 이전하십시오.
명의 변경이 불가한 경우, 하이패스 시스템의 등록을 말소해야 합니다. 미이행 시 불편을 초래할 수 있습니다.
- 하이패스 시스템이 장착된 차량을 타인에게 매수 또는 양수 받은 경우, 하이패스 시스템의 등록 정보(소유자 명의, 차량 번호, 소유자
연락처 등)를 변경해야 정상적으로 하이패스 기능을 사용할 수 있습니다.
시스템 등록 정보를 변경하려면 차량과 양수인 신분증을 준비하여 서비스 거점, 영업 지점 또는 한국도로공사 영업소에 방문하십시오
|
|
하이패스 규격
|
|
구분
|
사용전원 |
사용주파수
|
전파방식
|
변조방식
|
통신방식
|
|
단말기
|
DC 12V
|
5800 MHz
|
A7W
|
ASK
|
단신방식
|
|
|
| 하이패스 단말기 인증사항 |
| 국토해양부 ETCS 인증 |
| 인증번호 |
국토해양부-2009-001-021(SET-BR10M)
국토해양부-2011-001-017(SET-BR20MLMx) |
| 인증 유효 기간 |
2014년 7월 23일(SET-BR10M)
2016년 9월 27일(SET-BR20MLMx) |
| 인증 기관 |
한국도로공사 |
| 인증 방법 |
통행료자동지불시스템 단말기 시험방법 IV |
|
|
| 방송통신위원회 KCC 인증 |
| 인증번호 |
SCT-SET-BR10M(SET-BR10M)
KCC-CRM-SCT-SET-BR20MLMx(SET-BR20MLMx) |
| 기기의 명칭(모델명) |
SET-BR10M
SET-BR20MLMx
|
| 인증받은 자의 상호 |
서울통신기술(주) |
| 인증기관 |
방송통신위원회 |
| 제조자/제조 국가 |
서울통신기술(주)/대한민국 |
|
|
|
다음 음성 안내와 룸미러에 표시되는 메시지 및 LED 표시등은 하이패스 시스템의 전원을 ON 하거나 차량의 시동 스위치를 ON 했을 때 나타납니다.
|
|
|
|
카드상태
|
음성 안내
|
메시지
|
LED
|
해석
|
| 선불카드, 선불할인카드, 자동충전카드 |
- |
잔액 15,000원 |
녹색 |
선불카드, 선불할인카드, 자동충전카드가
삽입된 경우 입니다.
참고: 자동충전카드는 선불자동충전카드, 선불자동충 전할인카드를 의미합니다. |
| 잔액 부족 (선불카드, 선불할인카드) |
"카드 잔액이 얼마 남아있지 않습니다.
카드 충전이 필요합니다" |
잔액 500원 |
주홍색 → 녹색 |
카드 잔액이 3,500원 이하인 경우에 안내됩니다 |
| 잔액 없음 (선불카드,선불할인카드) |
"카드 잔액이 없습니다. 카드 충전이 필요합니다" |
잔액 0원 |
주홍색 |
카드 잔액이 없는 경우에 안내됩니다 |
| 면제카드, 후불카드,후불할인카드 |
- |
면제 카드 |
녹색 |
면제카드, 후불카드, 후불할인카드가 삽입된 경우입니다.
이 경우에는 음성 안내를 하지않습니다. |
| 후불 카드 |
| 후불 할인 카드 |
| 비인가 카드 |
"사용할 수 없는 카드입니다" |
비인가 카드 |
주홍색 |
하이패스에 사용할 수 없는 카드이거나
카드가 사용이 불가한 상태입니다. |
| 카드 오삽입 |
"카드가 잘못 삽입되었습니다.
카드를 확인하여 주십시오" |
카드 오삽입 |
주홍색 |
카드가 올바르게 삽입되어 있는지 확인하십시오. |
| 불량 카드 |
"카드에 오류가 있습니다.
카드를 확인하여 주십시오" |
불량 카드 |
주홍색 |
시스템은 정상 작동하지만
카드에 오류가 발생한 경우에 안내됩니다. |
| 카드 미삽입 |
"하이패스 카드가
삽입되어 있지 않습니다.
하이패스 차로를 이용하시려면
카드를 삽입하여 주십시오" |
카드 미삽입 상태 |
주홍색 |
카드가 삽입되지 않은 경우에 안내됩니다 |
|
|
|
다음 음성 안내와 룸미러에 표시되는 메시지 및 LED 표시등은 카드를 삽입했을 때 나타납니다.
|
|
카드상태
|
음성 안내
|
메시지
|
LED
|
해석
|
선불카드, 선불
할인카드, 자동충전카드 |
"선불(할인)카드입니다. 카
드 잔액은 00원입니다" |
잔액 15,000원 |
녹색 |
선불카드, 선불할인카드를 삽입한 경우에 안내됩니다. |
|
잔액 부족 (선불카드, 선불할인카드)
|
"선불(할인)카드입니다. 카
드 잔액이 얼마 남아있지 않
습니다. 카드 충전이 필요합
니다" |
잔액 500원 |
주홍색 → 녹색 |
카드 잔액이 3,500원 이하인 경우에 안내됩니다 |
|
잔액 없음(선불카드,선불할인카드)
|
"선불(할인)카드입니다. 카
드 잔액이 없습니다. 카드 충
전이 필요합니다" |
잔액 0원 |
주홍색 |
카드 잔액이 없는 경우에 안내됩니다 |
|
선불자동충전카드, 선 불 자 동 충 전, 할인카드
|
""선불자동충전(할인)카드입
니다. 카드 잔액은 00원입
니다" |
잔액 15,000원 |
녹색 |
선불자동충전카드, 선불자동충전할인카드를 삽입한 경
우에 안내됩니다. |
|
면제카드, 후불
카드,후불할
인카드
|
"면제 카드입니다" |
면제 카드 |
녹색 |
면제카드, 후불카드, 후불할인카드를 삽입한 경우에 안
내됩니다. |
| "후불 카드입니다" |
후불 카드 |
| "후불 할인 카드입니다" |
후불 할인 카드 |
| 비인가 카드 |
"사용할 수 없는 카드입니다" |
비인가 카드 |
주홍색 |
하이패스에 사용할 수 없는 카드이거나
카드가 사용이 불가한 상태입니다. |
| 카드 오삽입 |
"카드가 잘못 삽입되었습니다.
카드를 확인하여 주십시오" |
카드 오삽입 |
주홍색 |
카드가 올바르게 삽입되어 있는지 확인하십시오. |
| 불량 카드 |
"카드에 오류가 있습니다.
카드를 확인하여 주십시오" |
불량 카드 |
주홍색 |
시스템은 정상 작동하지만
카드에 오류가 발생한 경우에 안내됩니다. |
|
|
|
다음 음성 안내와 룸미러에 표시되는 메시지 및 LED 표시등은 카드를 탈거했을 때 나타납니다.
|
| 카드상태 |
음성 안내 |
메시지 |
LED |
해석 |
| 선불카드, 선불할인카드, 선불자동충전카드, 선불자동충전할인카드, 면제카드, 후불카드, 후불할인카드 |
"카드가 탈거되었습니다. 하이패스 차로를 이용하시려면 카드를 삽입하여 주십시오" |
카드 미삽입 상태 |
주홍색 |
카드가 삽입된 상태에서 카드를 탈거한 경우에 안내됩니다.
단말기에 이상 발생 시에는 음성안내를 하지 않습니다. |
| 비인가 카드, 카드 오삽입, 불량 카드 |
- |
카드 미삽입 상태 |
주홍색 |
비인가 카드, 오삽입된 칻, 불량 카드를 탈거한 경우에 안내됩니다. |
|
|
|
과금 이력
확인 스위치를 길게 누르면 음성 안내, 메시지, LED 표시등으로 과금 이력을 안내합니다.
|
| 카드상태 |
음성 안내 |
메시지 |
LED |
해석 |
| 과금이력 |
- |
09-04-02 10,000
09-04-01 9,000 |
녹색 |
- 최근 과금 이력순으로 10건에 대해 조회가 가능합니다.
- 2건씩 날짜와 요금이 표시됩니다.
- 면제된 통행료와 입구 통과에 대한 이력은 안내하지 않습니다.. |
|
|
|
단말기/카드 이상 정보
확인 스위치를 짧게 누르면 음성 안내, 메시지, LED 표시등으로 단말기/카드 이상 정보를 안내합니다.
참고: 단말기/카드 이상 발생 시에만 아래의 정보를 추가로 안내합니다(안내 순서는 단말기 이상 정보 → 카드 이상 정보 → 카드 잔액 순으로 안내합니다).
|
|
상태
|
음성 안내
|
메시지
|
LED
|
해석
|
| 제조번호 없음 |
"제조번호가 등록되지 않은 말기입니다. 단말기 A/S를 받으십시오" |
제조번호 미등록 |
주홍색 |
시스템에 제조번호가 등록되지 않은 경우에 안내됩니다. 지정 정비업소에 문의하십시오 |
| 발행정보 미등록 |
"발행정보가 등록되지 않은 말기입니다. 등록 후 사용 하십시오" |
미등록 단말기 |
시스템이 등록되지 않은 경우에 안내됩니다. 지정 정비업소에 문의하십시오. |
| 발행정보 오류 |
"발행정보에 오류가 있습니다. 단말기 A/S를 받으십시오" |
발행정보 오류 |
시스템 정보에 오류가 발생하였습니다. 지정 정비업소에 문의하십시오. |
| 단말기 오류 |
"단말기에 오류가 있습니다.단말기 A/S를 받으십시오" |
단말기 오류 |
무선단의 초기화에 이상이 발생하였습니다. 지정 정비업소에 문의하십시오. |
| 비인가 카드 |
"사용할 수 없는 카드입니다" |
비인가 카드 |
하이패스에 사용할 수 없는 카드이거나 카드가 사용이 불가한 상태입니다. |
| 카드 오삽입 |
"카드가 잘못 삽입되었습니다. 카드를 확인하여 주십시오" |
카드 오삽입 |
카드가 올바르게 삽입되어 있는지 확인하십시오. |
| 불량 카드 |
"카드에 오류가 있습니다. 카드를 확인하여 주십시오" |
불량 카드 |
시스템은 정상 작동하지만 카드에 오류가 발생한 경우에 안내됩니다. |
| 카드 미삽입 |
"하이패스 카드가 삽입되어 있지 않습니다. 하이패스 차로를 이용하시려면 카드를 삽입하여 주십시오" |
카드 미삽입 상태 |
카드가 삽입되지 않은 경우에 안내됩니다 |
|
|
|
카드 잔액
확인 스위치를 짧게 누르면 음성 안내, 메시지, LED 표시등으로 카드 잔액을 안내합니다.
|
| 카드상태 |
음성 안내 |
메시지 |
LED |
해석 |
| 선불카드, 선불할인카드, 선불자동충전카드, 선불자동충전할인카드 |
“카드 잔액은 00원 입니다.” |
잔액 15,000원 |
기존 LED 유지 |
선불카드, 선불할인카드, 자동충전카드가 삽입된 경우 입니다. |
| 면제카드, 후불카드,후불할인카드 |
"면제 카드입니다" |
면제 카드 |
면제카드, 후불카드, 후불할인카드가 삽입된 경우입니다 |
| "후불 카드입니다" |
후불 카드 |
| "후불 할인 카드입니다" |
후불 할인 카드 |
|
|
다음 음성 안내와 룸미러에 표시되는 메시지 및 LED 표시등은 폐쇄식 입구와 개방식/폐쇄식 출구를 통과할 때 정상 처리 되었음을 나타냅니다
|
| 카드상태 |
음성 안내 |
메시지 |
LED |
해석 |
| 선불카드, 선불할인카드, 선불자동충전카드선불자동충전할인카드 |
입구 |
"하이패스 차로로 정상진입 하였습니다. 카드 잔액은 000원입니다" |
잔액 15,000원 |
녹색 |
폐쇄식 입구에서 선불카드, 선불할인카드, 선불자동충전카드, 선불자동충전할인카드가 정상적으로 처리된 경우에 안내됩니다. |
| 출구 |
"통행료 00원이 정상지불 되었습니다" |
요금 1,000원 |
개방식/폐쇄식 출구에서 선불카드, 선불할인카드, 선불자동충전카드, 선불자동충전할인카드사용 시에 정상적으로 통행료가 지불된 경우에 안내됩니다. |
| "카드 잔액은 000원입니다" |
잔액 15,000원 |
| 면제카드 |
입구 |
"하이패스 차로로 정상진입하였습니다" |
정상 처리 |
폐쇄식 입구에서 면제카드가 정상적으로 처리된 경우에 안내됩니다. |
| 출구 |
"통행료가 면제 되었습니다" |
통행료 면제 |
개방식/폐쇄식 출구에서 면제카드 사용 시에 정상적으로 처리된 경우에 안내됩니다. |
| 후불(할인)카드 |
입구 |
"하이패스 차로로 정상진입 하였습니다" |
정상처리 |
폐쇄식 입구에서 면제카드가 정상적으로 처리된 경우에 안내됩니다. |
| 출구 |
"통행료 00원이 정상지불 되었습니다" |
요금 1,000원 |
개방식/폐쇄식 출구에서 후불(할인)카드 사용 시에 정상적으로 통행료가 지불된 경우에 안내됩니다. |
| 자동충전 (선불자동충전카드, 선불자동충전할인카드) |
출구 |
"자동 충전했습니다"- |
자동충전 |
개방식/폐쇄식 출구에서 선불자동충전(할인)카드에 자동 충전이 된 후, 정상적으로 통행료가 지불된 경우에 안내됩니다. |
| "통행료 00원이 정상 지불 되었습니다" |
요금 2,000원 |
| "카드 잔액은 00원입니다" |
잔액 99,000원 |
|
|
다음 음성 안내와 룸미러에 표시되는 메시지 및 LED 표시등은 폐쇄식 입구를 통과할 때 비정상 처리 되었음을 나타냅니다.
|
| 카드 상태 |
음성 안내 |
메시지 |
LED |
해석 |
| 잔액 부족 (선불카드,선불할인카드) |
"카드 잔액이 얼마 남아있지 않습니다. 카드 충전이 필요합니다. " |
잔액 500원 |
주홍색 → 녹색 |
폐쇄식 입구에서 선불카드, 선불할인카드가 정상적으로 처리되었지만 카드 잔액이 3,500원 이하인 경우에 안내됩니다. |
| 잔액 없음 (선불카드,선불할인카드) |
"카드 잔액이 없습니다.
카드 충전이 필요합니다 " |
잔액 0원 |
주홍색 |
폐쇄식 입구에서 선불카드, 선불할인카드가 정상적으로 처리되었지만 카드 잔액이 없는 경우에 안내됩니다. |
| 처리 실패 |
"하이패스에 문제가 있습니다.
출구 톨게이트에서 일반차로를 이용하여 주십시오" |
처리 실패 |
주홍색à녹색 |
폐쇄식 입구에서 통신, 카드 및 시스템 이상에 의해 처리가 실패한 경우에 안내됩니다. |
| 비인가 카드 |
"사용할 수 없는 카드가 삽입되어 있습니다. 카드를 확인하여 주십시오" |
비인가 카드 |
주홍색 |
폐쇄식 입구에서 비인가 카드가 삽입되어 있어 처리가 실패한 경우에 안내됩니다. |
| 불량 카드 |
"카드에 오류가 있습니다.
카드를 확인하여 주십시오" |
카드 오류 |
주홍색 |
폐쇄식 입구에서 불량 카드가 삽입되어 있어 처리가 실패한 경우에 안내됩니다. |
| 카드 오삽입 |
"카드가 잘못 삽입되어 있습니다.
카드를 확인하여 주십시오" |
카드 오삽입 |
주홍색 |
폐쇄식 입구에서 카드가 오삽입 되어 있어 처리가 실패한 경우에 안내됩니다. |
| 카드 미삽입 |
"카드가 삽입되어 있지 않습니다.
카드를 확인하여 주십시오" |
카드 미삽입 상태 |
주홍색 |
폐쇄식 입구에서 카드가 미삽입되어 있어 처리가 실패한 경우에 안내됩니다. |
|
|
| 다음 음성 안내와 룸미러에 표시되는 메시지 및 LED 표시등은 개방식/폐쇄식 입구를 통과할 때 비정상 처리 되었음을 나타냅니다. |
| 카드 상태 |
음성 안내 |
메시지 |
LED |
해석 |
잔액 부족
(선불카드,선불할인카드) |
"카드잔액이 부족하여 통행료 중 일부가 지불되지 않았습니다" |
통행료 일부 미지불 |
주홍색 |
개방식/폐쇄식 출구에서 선불카드, 선불할인카드의 잔액 부족으로 일부만 지불되어 통행료 처리가 실패한 경우에 안내됩니다. |
| "통행료는 00원만 지불되었습니다" |
지불 500원 |
| "카드 잔액은 없습니다" |
잔액 0원 |
잔액 없음
(선불카드,선불할인카드) |
"카드 잔액이 없습니다.
통행료가 지불되지 않았습니다" |
통행료 미지불 |
주홍색 |
개방식/폐쇄식 출구에서 선불카드, 선불할인카드의 잔액이 없어 통행료 처리가 실패한 경우에 안내됩니다. |
| 지불 실패 |
"통행료 지불에 문제가 있습니다.
도로공사 영업소에 문의하여 주십시오"" |
정상 지불 안됨 |
주홍색
→ 녹색 |
개방식/폐쇄식 출구에서 통신, 카드 및 시스템 이상에 의해 통행료 처리가 실패한 경우에 안내됩니다. |
| 비인가 카드 |
"사용할 수 없는 카드가 삽입되어 있습니다. 통행료가 지불되지 않았습니다" |
비인가 카드 |
주홍색 |
개방식/폐쇄식 출구에서 비인가 카드가 삽입되어 있어 통행료 처리가 실패한 경우에 안내됩니다. |
| 불량 카드 |
"카드에 오류가 있습니다.
통행료가 지불되지 않았습니다" |
카드 오류 |
주홍색 |
개방식/폐쇄식 출구에서 불량 카드가 삽입되어있어 통행료 처리가 실패한 경우에 안내됩니다. |
| 카드 오삽입 |
"카드가 잘못 삽입되어 있습니다.
카드를 확인하여 주십시오" |
카드 오삽입 |
주홍색 |
개방식/폐쇄식 출구에서 카드가 오삽입되어 있어 통행료 처리가 실패한 경우에 안내됩니다. |
| 카드 미삽입 |
"카드가 삽입되어 있지 않습니다.
카드를 확인하여 주십시오" |
카드 미삽입 상태 |
주홍색 |
개방식/폐쇄식 출구에서 카드가 미삽입되어 있어 통행료 처리가 실패한 경우에 안내됩니다. |
|
|
