Z.E.충전 SM3 Z.E. 소개

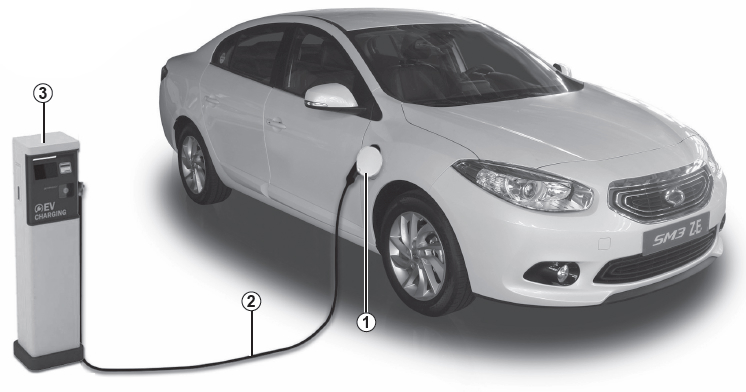

충전 배선도

1 차량 충전 인렛
2 표준 충전 케이블
3 충전기


		충전 인렛 차량 앞 조수석 측 오른편에 한 개의 충전 인렛 1이 있습니다. 다음 사항을 준수하십시오. 외기온도가 너무 낮거나 높은 곳에서 차량을 주차 또는 충전하지 마십시오. 그늘진 곳이나 지붕이 있는 곳에 차량을 주차하고 충전하십시오. 참고 영하 약 20°C 미만의 장소에 차량이 7일 이상 주차되어 있다면 구동 배터리 충전이 불가능할 수 있습니다. 차량이 3개월 이상 방전 상태로 주차되었을 시 구동 배터리 충전이 불가능할 수 있습니다. 고충전 상태로 특히 날씨가 더울 때 한달 이상 주차시키지 마십시오. 여름철 외기온도가 높을 시에는 냉각팬 작동으로 인한 충전 성능의 저하 가능성이 있습니다. 차량 운행 후 그리고 적절한 온도의 장소에서 차량을 충전하는 것이 좋습니다. 그렇지 않을 경우, 충전 시간이 더 길어지거나 불가능해질 수 있습니다. 표준 충전 케이블 구동 배터리 충전을 위해 충전 케이블 2를 사용하십시오. 공공 단자용인 이 충전 케이블을 이용하면 약 4~9시간안에 배터리 충전을 완료할 수 있습니다. 충전 케이블 2는 차량 트렁크 안에 들어 있습니다.

		구동 배터리 재충전 충전 연결 시 시동을 끄고 기어 레버를 P에 놓은 뒤 도어를 잠금 해제한 후: - 차량 트렁크 안에 있는 충전 케이블을 꺼냅니다. - 충전 케이블을 충전기에 연결하십시오.

		- 충전 인렛 커버 3을 엽니다. - 캡 4를 엽니다. - 손잡이 5를 잡고 케이블을 차량에 연결합니다. - 손잡이 5를 잡고 가볍게 당겨 케이블이 바르게 잠겼는지 확인합니다. 계기판에 표시등 이 점등합니다. 충전 초기에는 비상 점멸 표시등이 5회 점멸하며, 계기판에는 남은 충전 시간이 표시됩니다.

		충전 해제 시 - 스마트카드 버튼 6을 누르면 충전 케이블의 잠금이 해제됩니다. - 손잡이 5를 잡고 차량에서 충전 케이블을 분리합니다. 계기판에 표시등 이 소등됩니다.

		- 캡 4를 닫고 커버 3을 닫습니다. - 충전 케이블을 충전기에서 분리합니다. - 충전 케이블을 트렁크에 넣습니다.

		참고: 장시간의 충전 후 케이블이 뜨거워 질 수 있으므로 손잡이 5를 잡고 사용하십시오.

충전시 르노삼성자동차에서 호환 검증한 Z.E.Ready 로고가 붙어있는 충전기 사용을 권장합니다.

충전 케이블을 감긴 상태로 사용하면 뜨거워질 수 있으므로 케이블을 완전히 풀러서 사용하십시오.

반드시 해제 순서를 따르십시오.

버튼 6을 눌러 충전 케이블을 잠금 해제한 뒤 약 30초가 지나면 케이블이 다시 잠깁니다.

차량 충전을 위한 아래 유의사항들을 준수해주십시오.

표준 충전 케이블 사용 전기 자동차 전용 충전기에서 반드시 차량에 제공된 충전 케이블을 사용해서 충전하십시오.

충전 시 주의 사항 - 충전중 차량에 어떠한 작업도 하지 마십시오(세차, 전기 엔진 룸 내 작업 등). - 충전 케이블 연결부 또는 차량 충전 인렛 접촉 부분에 물, 이물질 또는 녹슨 흔적이 있을 경우, 이때에는 충전을 진행하지 마십시오. 화재 또는 감전의 위험이 있습니다. - 바닥에 물, 눈, 또는 액상물질이 있는 곳에서 젖은 손으로 충전하지 마십시오. 그리고 충전 중일 때 충전 케이블, 차량 충전 인렛의 금속부분을 손으로 만지지 마십시오. 감전의 위험이 있습니다. - 충전 시 충전에 방해가 될 만한 물건을 충전 케이블 및 차량 충전 인렛 주변에 두지 마십시오. - 절대로 충전 케이블을 멀티 플러그나 연장코드에 연결하지 마십시오. 그리고 차량 충전 인렛과 충전 케이블을 분해 및 변형하지 마십시오. 화재 또는 감전의 위험이 있습니다. - 충전중 이상한 냄새(타는 것 같은)가 나면 충전을 바로 중단하십시오. - 충전 인렛과 충전 케이블을 조심스럽게 다루어 주십시오. 밟거나, 물에 빠뜨리거나, 잡아당기거나 해서 충격을 주지 마십시오. - 충전 인렛 또는 주변 장치에 물리적 충격으로 인해 손상이 발생한 경우 지정 정비업소에서 신속하게 점검 받으십시오. - 충전 케이블이 노후한 경우 또는 어디라도 닳거나 손상된 부위가 있는 경우, 신품으로 교체하십시오. 교체할 때는 지정 정비업소에 문의하십시오. - 충전 시에는 엔진 후드를 열고 전기 장치들을 만지지 마십시오. - 충전 시에는 세차하지 마십시오. 전기 장치 손상 또는 감전의 위험이 있습니다. 참고 구동 배터리 충전에 대한 문의처로 "엔젤센터 이용안내"와 지정 정비업소에 문의 하십시오. 되도록 벼락이 치는 날씨에서 충전하는 것을 피하십시오. 충전 케이블에 이상이 있는 경우, 규격품으로 차량 구매시 트렁크에 들어있던 제품과 동일한 것으로 교체하십시오. 지정 정비업소에 문의하십시오. 연장코드, 멀티 플러그, 어댑터 또는 이와 유사한 기기를 사용하지 마십시오. 감전 또는 화재의 위험이 있습니다. 충전 연결 시 충전 케이블이 완전히 고정되지 않았을 때 차량 연결부의 손상 및 충전 중 오류가 생길 수 있으므로 연결 시 반드시 케이블을 고정시키십시오. 충전 해제 시에도 반드시 스마트카드의 버튼을 사용하여 해제하십시오.
