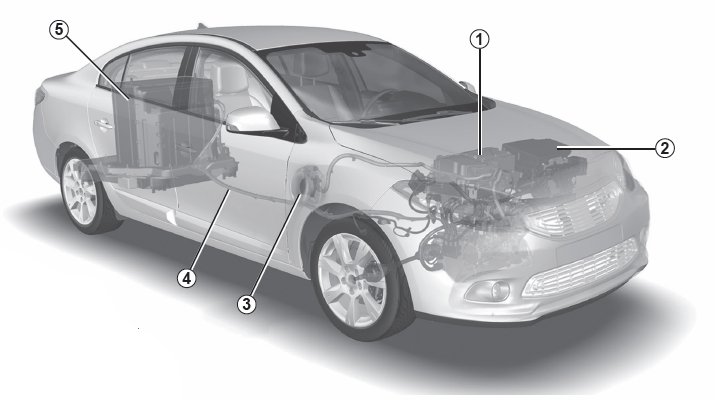

Z.E.소개 SM3 Z.E. 소개
|
|
| |
|
|
|
| |
1 전기 모터
2 12볼트 보조 배터리
3 차량 충전 인렛
4 오렌지색 고전압 전기 배선
5 400볼트 구동 배터리
|
전기 자동차는 고전압 배터리의 전력을 이용하여 전기 모터를 구동하는 자동차를 의미하며, 내연기관 자동차와 유사한 방식으로 작동합니다. 기본적인 차이점은 화석 연료 대신 전기 에너지를 이용한다는 점이며, 배출가스가 없는 친환경 자동차입니다.
본 설명서를 주의깊게 읽고 전기 자동차에 대한 정보를 얻으십시오.
|
|
|
배터리
SM3 Z.E.차량에는 두 종류의 배터리가 있습니다.
- 400볼트 구동 배터리
- 12볼트 보조 배터리
400볼트 구동 배터리
차량의 운행을 위한 필요 에너지를 저장하며, 구동 배터리의 특성상, 사용하면 방전되므로 정기적으로 충전해야 합니다.
충전이 완료될 때까지 차량 옆에서 기다릴 필요는 없습니다.
구동 배터리를 완전 충전하려면 완속충전기를 사용할 경우 약 4~9 시간, 급속 충전기를 사용할 경우 약 30분~1 시간이 소요됩니다.
1회 충전 주행거리는 구동 배터리의 충전 상태에 따라 좌우되지만 운전 습관에도 영향을 받습니다.
2장의 "1회 충전 주행거리: 준수 사항"을 참고하십시오.
12볼트 배터리
차량에 장착된 보조 배터리는 12볼트 배터리로 디젤 또는 가솔린 차량의 배터리와 동일 형태의 유사 배터리입니다. 이 배터리는 램프, 와이퍼, 오디오 시스템 등과 같은 차량 전기 장치들의 기능 작동을 위해 에너지를 공급합니다.
|
|
 |
|
400볼트 전기 회로
오렌지색 배선 4는  표시가 있어 알아 볼 수 있습니다.
|
|
주행
전기 자동차의 운전을 위해 브레이크 제동 시 왼쪽 발을 사용하지 않는 것에 익숙해져야 합니다.
가속 페달에서 발을 떼면 감속하는 동안 전기 모터가 전류를 생성하여 구동 배터리를 충전시킵니다. 2장의 "에코모드"를 참고하십시오.
전기 모터는 회생 제동 기능으로 디젤이나 가솔린 차량보다 엔진 브레이크가 더 강하게 작동될 수 있으며, 이로 인해 주행 저항감이 더 크게 느껴질 수 있습니다.
|
|
|
특징
구동 배터리 완전 충전 후 차량 운행 시 처음 몇 킬로미터 주행 동안에는 엔진 브레이크가 일시적으로 약해집니다. 운행시 이 점을 고려하시기 바랍니다.
궂은 날씨나 물이 많은 길의 경우:
물의 깊이가 휠의 낮은 가장자리까지 올라오는 경우 그 길에서 운전하지 마십시오.
|
|
|
소음
전기 자동차는 엔진 소음이 거의 발생되지 않습니다. 보행자가 차량 접근을 인지하지 못해 발생하는 안전사고 예방을 위해 저속 주행 시에 보행자 안전에 유의해주시기 바랍니다.
공기 소리, 타이어 소리 등과 같이 익숙하지 않은 소리가 들릴 수 있습니다.
그리고 충전 소음이 있습니다(구동 배터리 냉각을 위한 에어컨 작동 등). 참고하시기 바랍니다.
|
|
|
| |
|
|
| |
|
 |
|
A 표시는 차량의 전기 요소가 탑승자의 안전에 위험을 가할 수 있음을 알립니다.
|
| |
차량의 구동 시스템은 약400볼트 전기를 이용합니다. 운행 중과 시동이 꺼진 후에도 이 시스템은 뜨거울 수 있습니다.
차량 안에 부착된 라벨의 경고 문구를 잘 읽어보시기 바랍니다.
안전에 위험을 야기할 수 있기에 400볼트 전기 시스템(구성품, 전선,커넥터, 구동 배터리)에 대한 어떤 조작과 변형도 엄격하게 금지됩니다.
지정 정비업소로 문의하십시오.
어떤 경우에도 엔진 브레이크가 브레이크 페달로 제동하는 것을 대신할 수는 없습니다.
운전 방해
운전석 바닥 매트는 차량 구매 시 제공된 순정 매트를 사용해야하며, 정기적으로 매트가 바닥에 잘 고정되어 있는지 확인하십시오.
또한 여러 장의 매트를 겹쳐서 사용하지 마십시오.
페달 작동 시 방해가 되거나 매트에 페달이 끼어 심각한 사고를 유발할 수 있습니다
전기 자동차는 소음이 적기때문에 차량 하차 시 변속레버를 P 위치에 두고 주차 브레이크를 당긴 후 시동을 끄는 것을 철저하게 해야 합니다.
다음 사항을 준수해 주십시오.
차량 하부에 충격 또는 사고의 경우
차량 하부에 충격 또는 사고의 경우(예: 표지, 보도, 혹은 거리시설물과 접촉 ), 전기 회로나 배터리에 손상을 입을 수 있습니다. 지정 정비업소에서 차량 점검을 받으십시오.
절대로 차량 내부 또는 외부에 노출되어 있는 오렌지색 배선과 400볼트 전기 구성 부품들을 만지지 마십시오.
배터리가 치명적 손상을 입은 경우, 일시적 유출이 일어날 수 있습니다.
- 배터리에서 흘러나오는 액체를 절대로 만지지 마십시오.
- 배터리 액이 신체에 묻었을 경우, 물로 충분히 씻어내고 되도록 빨리 병원을 방문하십시오.
충전구 캡 또는 밸브에 충격 또는 사고가 있었다면 경미하더라도 신속히 지정 정비업소에서 검사를 받으십시오.
화재시
화재가 발생하면 즉시 차량에서 나와 긴급 구조 요청을 하며 전기차에서 일어난 상황임을 잘 설명하십시오.
전기 시스템 화재시 사용할 수 있는 소화기는 ABC 타입(보통화재용/유류화재용/전기화재용), BC타입(유류화재용 및 전기화 재용) 그리고 C타입(전기화재용)입니다.
물이나 다른 소화 물질을 사용하지 마십시오
전기 회로에 손상이 생긴 경우에는 지정 정비업소로 문의하십시오.
견인
"견인: 견인 포인트-견인 종류"와 "견인: 방법"을 참고하십시오.
세차
전기 모터, 충전 인렛이나 구동 배터리는 절대 세척하지 마십시오. 차량의 전기 회로에 손상이 생길 위험이 있습니다.
차량 충전 중에 절대로 세차하지 마십시오. 인체 상해나 전기 장치에 손상이 생길 위험이 있습니다.
|
|
|
|
| |
|
|
|
